富缺陷的軟碳多孔納米片用于快速高容量的鈉離子存儲按語

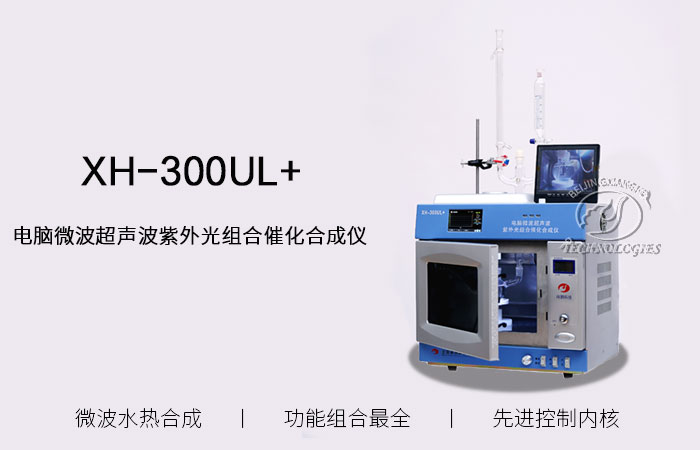

熱烈慶祝武漢理工大學麥立強教授課題組在期刊Advanced Energy Materials （影響因子21.875）發布關于富缺陷的軟碳多孔納米片用于快速高容量的鈉離子存儲 的相關工作，其中論文主要的科研儀器之一是北京祥鵠科技發展有限公司研制的XH-300UL+型電腦微波超聲波紫外光組合催化合成儀。

近年來，微波化學儀器用于材料合成的研究工作已經成為科學研究的熱門方向，受到廣大學者的極大關注！

背景A．軟碳——優異的鈉離子電池負極材料之一

    近年來，可再生能源的發展對大規模能源存儲系統提出了更高的要求。在儲能體系中，高性能的可充電搖椅電池被認為是最有前景的體系之一。與傳統的鋰離子電池相比，由于鈉元素具有儲量豐富、價格便宜等優勢，因此以此為基礎的鈉離子電池被認為是提供大規模儲能系統最有前景的候選方式之一，得到了很多研究者的關注。通過借鑒應用在鋰離子電池中的電極材料，鈉離子電池的電極材料目前也已得到長足的發展。然而，由于鈉沉積的電位優先于形成鈉石墨插層化合物（Graphite intercalation compound）的電位，以及鈉離子較大的離子半徑，已經成功應用于鋰離子電池的石墨負極材料難以在鈉離子電池中發揮出其性能，合適的負極材料一直是限制鈉離子電池發展的關鍵問題之一。目前鈉離子電池的碳基負極材料主要以硬碳和軟碳為主：對于硬碳電極材料，其電壓平臺接近金屬鈉的沉積電位，在大電流充電情況下極易產生鈉金屬枝晶，造成嚴重的安全問題；且由于硬碳大量未石墨化的無定形結構，其電子電導率也較低，不利于高倍率情況下的充放電。對于軟碳負極材料，由于其可調節的層間距以及良好的電子電導等優勢，得到了廣泛的研究。然而，目前所報道的軟碳材料性能無論在容量還是在倍率性能上還有很大提升空間。



B．贗電容行為——同時提高電極材料容量和倍率性能

    區別于傳統贗電容材料（例如：MnO2，Nb2O5和RuO2等）的非本征贗電容材料，在當其被納米化后可以同樣表現出贗電容行為（Science 2014, 343, 1210），包括發生在電極/電解液界面的吸附/脫附作用(氧化還原型贗電容)和在近表層發生的嵌入/脫出反應(嵌入型贗電容)。對于軟碳電極材料來說，由于類石墨層層邊緣的弛豫作用導致結構與內部有很大不同，理論計算表明，該處位點可以有效提供鈉離子存儲性能（J. Phys. Chem. C 2014, 118, 16.）。且此處位點的反應滿足贗電容反應行為的條件，所以若能夠?qū)⒉牧霞{米化且增強其位于石墨層邊緣的缺陷位點，就能夠極大提高材料的贗電容性能，從而同時提高材料的容量和倍率性能。 詳情

材料的合成與表征

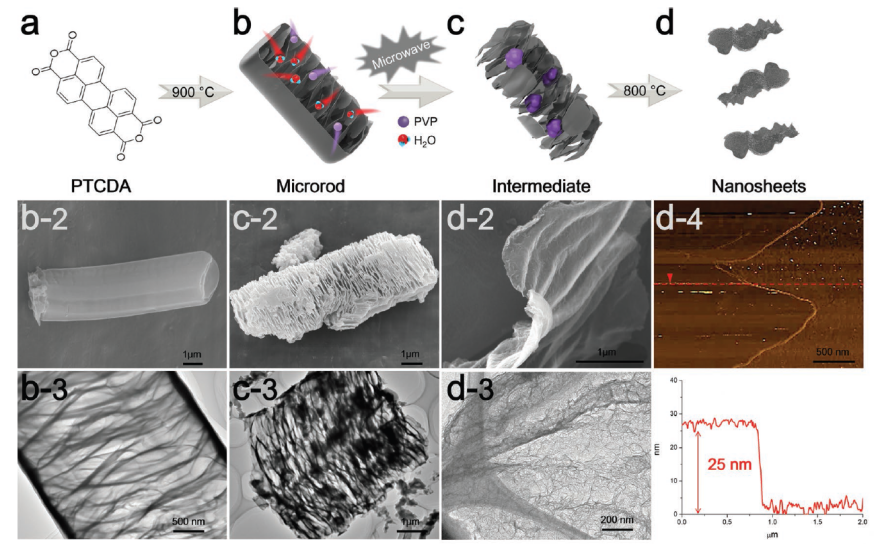

圖1 軟碳材料的合成與形貌結構表征

 在傳統3,4,9,10-perylene tetracarboxylic dianhydride（PTCDA）有機物熱解的軟碳材料的基礎上，通過在堿性環境，表面活性劑PVP參與的微波處理手段（XH-300UL+，電腦微波超聲波紫外光組合催化合成儀，北京祥鵠科技發展有限公司），將傳統軟碳微米棒進一步剝離成為單片軟碳納米片。其反應機制為：由于微波加熱不同性質材料以及在其過程中本征存在的“hotspot”現象，在微米棒內外形成溫度差從而將材料的外表蒙皮剝脫；隨后水溶性的PVP可以進入堆疊的片層之前；在過濾烘干后，大量PVP就凝結在材料的片層之間；在隨后的煅燒過程中，PVP于750K附近完全分解為乙烯基吡咯烷酮揮發物，將材料膨化剝離為單片納米片。結合SEM和TEM結果可以清楚觀察到上述反應的具體過程；AFM的結果表明納米片單片厚度約為25納米。

 在傳統3,4,9,10-perylene tetracarboxylic dianhydride（PTCDA）有機物熱解的軟碳材料的基礎上，通過在堿性環境，表面活性劑PVP參與的微波處理手段（XH-300UL+，電腦微波超聲波紫外光組合催化合成儀，北京祥鵠科技發展有限公司），將傳統軟碳微米棒進一步剝離成為單片軟碳納米片。其反應機制為：由于微波加熱不同性質材料以及在其過程中本征存在的“hotspot”現象，在微米棒內外形成溫度差從而將材料的外表蒙皮剝脫；隨后水溶性的PVP可以進入堆疊的片層之前；在過濾烘干后，大量PVP就凝結在材料的片層之間；在隨后的煅燒過程中，PVP于750K附近完全分解為乙烯基吡咯烷酮揮發物，將材料膨化剝離為單片納米片。結合SEM和TEM結果可以清楚觀察到上述反應的具體過程；AFM的結果表明納米片單片厚度約為25納米。

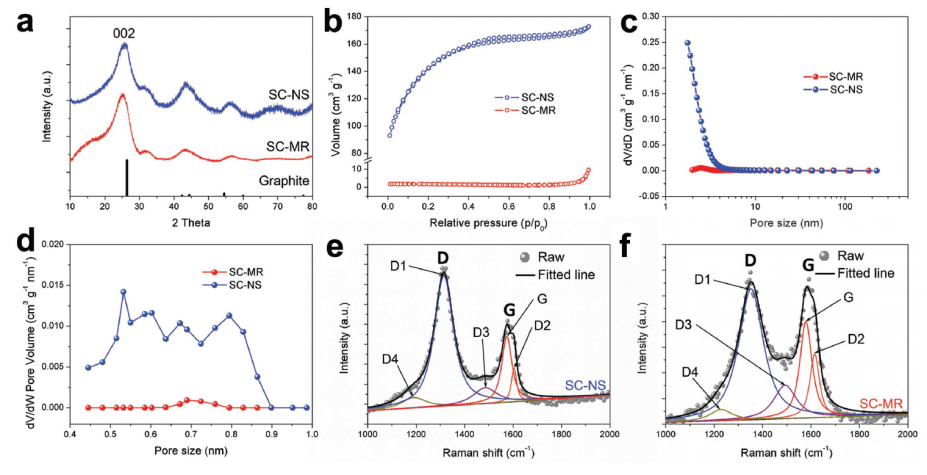

圖 2 軟碳材料的結構表征（XRD, BET, Raman測試的對比結果）

通過XRD測試發現材料的基本結構沒有發生改變，均為層間距約為3.5埃的類石墨片層狀軟碳材料；氮?dú)馕摳綔y(cè)試結果表明改進后的納米片材料中存在大量的微孔以及顯著增大的比表面積；為更精確測定衍生的為空的范圍，應用了二氧化碳吸脫附測試，其結果表明孔徑分布增加主要在0.9納米以下；拉曼測試結果的對比說明，對比與微米棒材料，改性后的納米片材料具有更高的缺陷濃度，結合高斯洛倫茲分峰擬合結果分析可知道，增加的缺陷主要存在與石墨片層邊緣的缺陷，理論上可以提供鈉離子存儲位點。



儲鈉性能測試與電化學分析

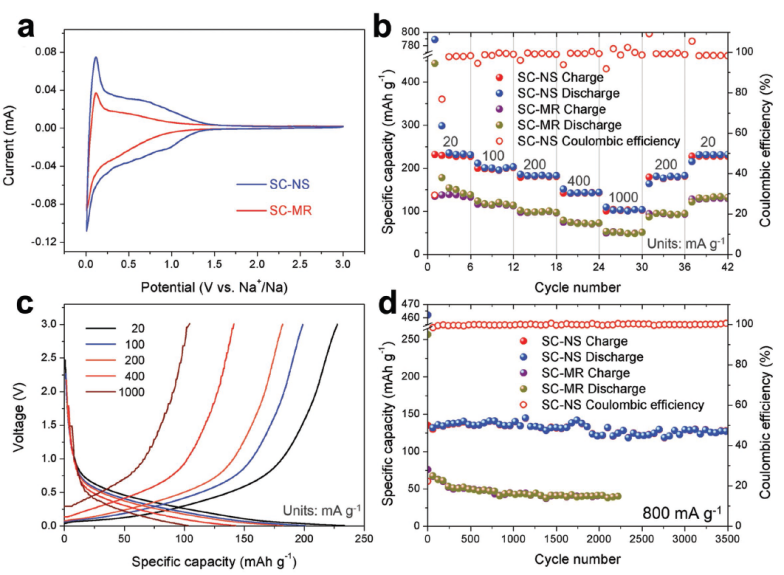

圖 3 鈉離子半電池性能測試結果對比

鈉離子半電池的性能測試結果表明，合成的納米片材料具有更高的儲鈉容量（232.2 mAh g−1）以及更優異的倍率性能（103.8 mAh g−1，1000mA g−1），以及更穩定的循環穩定性。證明了納米片材料中的缺陷以及微孔可以提供額外的儲鈉位點，與之前的理論計算結果相符。

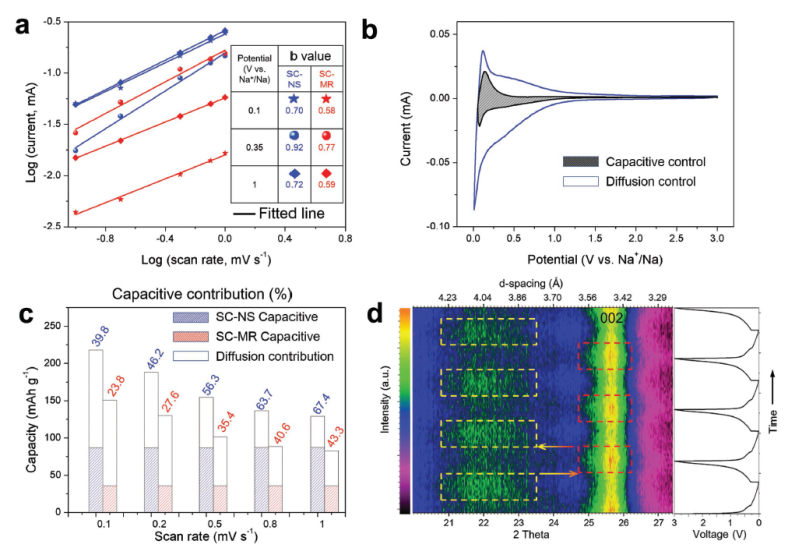

圖 4 贗電容行為分析與原位XRD結果



為了定量的分析電化學性能中擴散貢獻與電容貢獻，首先采用b值計算的方法，發現納米片材料材料在反應中具有更高的b值，對應于更好的動力學性能；隨后采用分容的方法，將擴散貢獻與電容貢獻定量的區分開來，我們發現對于擴散貢獻的容量（對應于材料體相的鈉離子嵌入反應），材料改性前后并沒有較大提升；而對于電容行為控制的容量（對應于表面與近表面的反應），納米片材料有了極大的提升，這也表明了改性后的形貌以及微孔增加了材料與電解液的活性界面，邊緣處的缺陷提供了大量且快速的贗電容容量貢獻；原位XRD結果支撐了體相中存在鈉離子的嵌入脫出反應機制。



雙離子全電池與鉀離子存儲性能

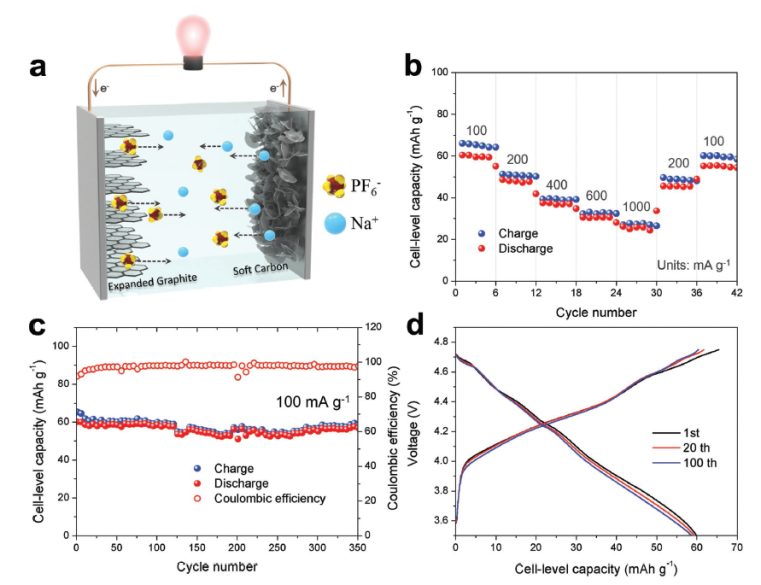

圖 5 鈉離子基雙離子全電池的電化學性能

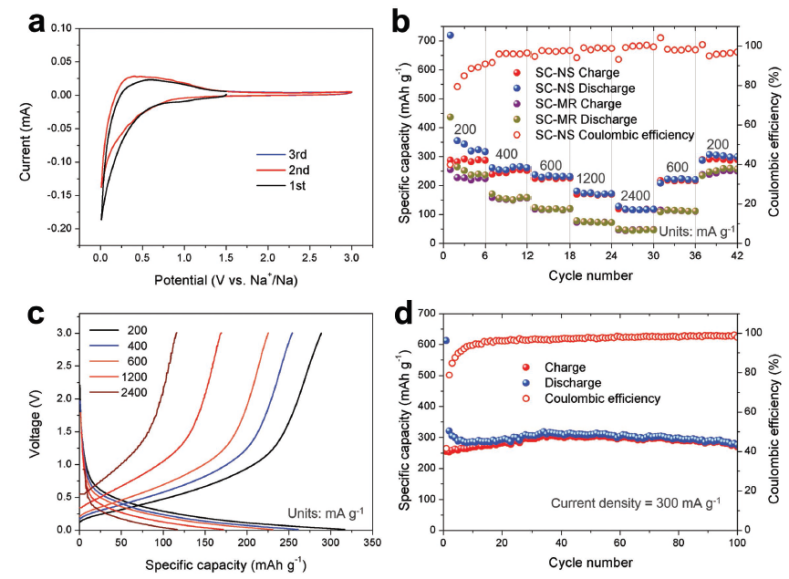

圖 6 鉀離子半電池的電化學性能



隨后，利用改進的軟碳材料組裝的雙離子全電池表現出了4.2V的工作電壓，300圈穩定的循環以及基于正負極質量和計算的比容量61 mAh g−1的優異的電化學性能。此外，軟碳納米片材料在鉀離子存儲性能上較改性前也有了較大提升，主要體現在倍率性能方面，這是由于增強的動力學性能導致；而在容量方面，由于鉀離子可形成石墨插層化合物，其容量主要貢獻于嵌入行為，正是由于這種存儲機理的不同，導致改性后的納米片材料在容量提升上不如在鈉離子電池中明顯。



總結

    通過一種簡便的微波誘導剝離方法，將傳統的碳材料進行改性，使其表現出更好的鈉離子/鉀離子存儲性能。結合多種表征手段，材料的結構演變過程和電化學性能提高的機理都被清楚的揭示。該方法反應條件溫和，可規?；铱赏卣箲?yīng)用與其他碳材料的改性中。為以后的電極材料發展，特別是碳材料改性提供了新的思路。

致謝

感謝北京祥鵠科技發展有限公司良好的售后服務確保微波化學儀器的長時間穩定運行！
