微波水熱法制備Gd摻雜的碳量子點型高性能 磁共振-熒光雙模態分子影像探針

按語

這篇由西南科技大學材料科學與工程學院的研究學者完成，討論微波水熱法制備Gd摻雜的碳量子點型高性能磁共振-熒光雙模態分子影像探針的論文，發表在中國重要影響期刊《發光學報》上。

近年來，微波化學儀器用于材料合成的研究工作已經成為科學研究的熱門方向，受到廣大學者的極大關注！

摘要

以同時提供釓源和碳源的釓噴酸單葡甲胺為前驅體，利用微波作為加熱手段實現分子水平上的攪拌，達到低溫、短時間內制得均勻的小粒度Gd3+摻雜碳量子點(Gd3+/CQDs-MH)的目的。當前驅體在250℃下微波水熱反應45min時，獲得的Gd3+/CQDs-MH表現出較高的量子產率和極強的磁共振性能，避免了傳統加熱方式對碳量子點的發光能力和弛豫性能極難同時提高的矛盾。

該條件下合成出尺寸約1.0nm的碳量子點，其熒光量子產率為11.0%，Gd3+的摻雜質量分?jǐn)?shù)達16.9%，縱向弛豫性能高達4545.3m·L/mol·s(［Gd3+］=0.01mmol/L)。并且，該碳量子點對HeLa細胞無明顯毒性，有望用作高弛豫性能和高發光性能的磁共振-熒光雙模態探針。

詳情

微波水熱法，即利用微波作為加熱工具的水熱法，可實現分子水平上的攪拌，加熱速度快且均勻。與普通高溫裂解法相比，微波水熱法具有反應溫度低、反應過程中顆粒不易團聚、所得碳量子點純度高、尺寸分布窄等優點。

具有7個不成對電子的Gd3+可以降低組織內水質子的弛豫時間，表現出增強的信號。Gd3+被多齒配體螯合后失去毒性，已廣泛用于臨床磁共振成像造影劑(馬根維顯);而碳量子點具有優異的熒光性能，且無毒、制備方法簡單。因此，將碳量子點與Gd3+結合制備的磁共振-熒光雙模態分子影像探針，既能提供高分辨率的結構組織學信息，又能實現高靈敏的功能學成像，克服了單一分子影像技術的局限性，使獲取的診斷結果更為精準，大大拓寬了分子影像技術的研究范圍與應用前景。

著眼于避免常規加熱法制備的Gd3+/CQDs表現出的缺陷，即量子產率增加的同時其中Gd3+濃度略降低，本文采用微波水熱法制備高濃度Gd3+摻雜的具有高發光效率的碳量子點。該碳量子點有望用作高性能的磁共振-熒光雙模態分子影像探針。文獻［6］已經證實，提高釓噴酸單葡甲胺(GdPM)的碳化程度可以增加碳核中sp2雜化碳原子含量，從而增加碳量子點的發光能力。

然而，過高的熱裂解溫度會使GdPM中的Gd3+—N—O螯環結構斷裂，導致Gd3+損失。微波水熱法的反應溫度低，有望獲得高Gd3+摻雜且具有較高量子產率的碳量子點。此外，水熱法吸引我們的另一個優勢在于:制備的納米顆粒尺寸小、分散性好，有利于碳量子點發光效率的提高。

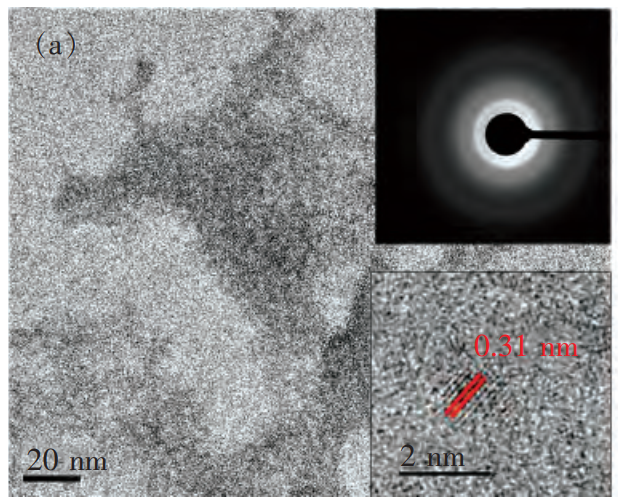

圖a↑

(a)微波水熱反應45min后制得的Gd3+/CQDs-MH的TEM照片，插圖為電子衍射花樣圖和高分辨率TEM照片

然而，過高的熱裂解溫度會使GdPM中的Gd3+—N—O螯環結構斷裂，導致Gd3+損失。微波水熱法的反應溫度低，有望獲得高Gd3+摻雜且具有較高量子產率的碳量子點。此外，水熱法吸引我們的另一個優勢在于:制備的納米顆粒尺寸小、分散性好，有利于碳量子點發光效率的提高。

結論

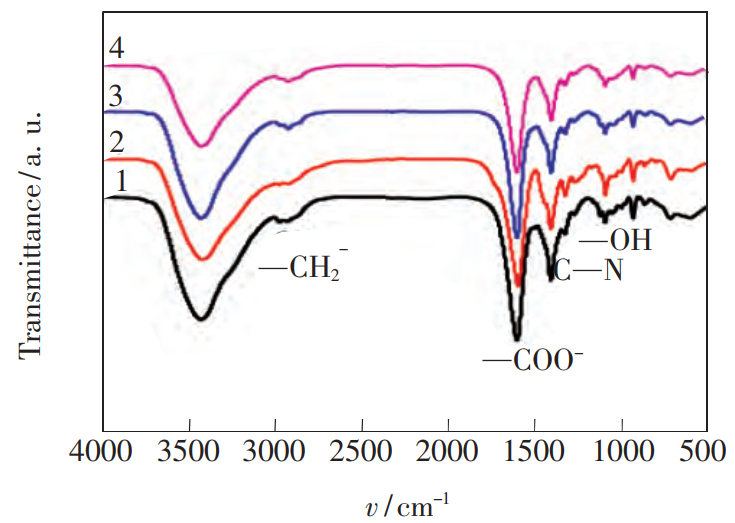

圖b↑

微波水熱反應不同時間制得的Gd3+/CQDs-MH和GdPM的FTIＲ譜圖(1:GdPM;2～4:15，30，45min)

以GdPM作為提供碳源和釓源的前驅體，借助微波水熱法獲得了具有高M(jìn)ＲI對比強度且具有高發光效率的碳量子點。經過條件優化實驗發現，微波水熱法的確表現出低溫、快速制備兼具高縱向弛豫率和較高量子產率的碳量子點的優勢。

在250℃下，僅經歷45min，便可獲得量子產率為11.0%、縱向弛豫率r1高達4545.3m·L/mol·s的Gd3+/CQDs-MH。而當采用管式爐直接加熱GdPM粉末時，只有當熱裂解溫度足夠高(如400℃)并保溫2h時，才可獲得量子產率與Gd3+/CQDs-MH相當?shù)奶剂孔狱c(diǎn)(12.5%)。

但是，此時的碳量子點表面已經不存在螯合狀態的Gd3+，失去磁共振響應，無法作為MＲI-熒光雙模態分子影像探針。在低Gd3+濃度(0.01mmol·L－1)時，較馬根維顯而言，Gd3+/CQDs-MH表現出了更大的弛豫響應優勢，可大大降低臨床“錨固”病灶所需劑量。由于Gd3+被具有生物相容特性的CQDs牢固螯合，Gd3+/CQDs-MH對細胞未表現出明顯毒性。

祥鵠儀器在本論文中的應用

以GdPM為前驅體，采用微波水熱法將其碳化。稱取約0.1gGdPM溶解于30mL去離子水中，測量pH值(pH1)。將該溶液置于微波水熱平行合成儀(XH-800，北京祥鵠科技發展有限公司)中加熱至一定溫度并保溫一段時間，記錄保溫過程中體系的壓力(表1)。自然冷卻至室溫后，得到淡黃色透明溶液，測量該液體的pH值(pH2)。

表1↑

表2↑

微波水熱反應不同時間制得的Gd3+/CQDs-MH和GdPM的FTIＲ譜圖(1:GdPM;2～4:15，30，45min)

備注：XH-800S良好的性能，最高控溫溫度260±0.1℃，最高控壓壓力6.0Mpa，讓本實驗安全高效的進行，為實驗成果打下堅定基礎！
