用MnO2納米線改性的聚氨酯泡沫復(fù)合材料吸收油和有機(jī)溶劑按語

這篇由江蘇大學(xué)等的研究學(xué)者完成，討論用MnO2納米線改性的聚氨酯泡沫復(fù)合材料吸收油和有機(jī)溶劑的論文，發(fā)表在一區(qū)重要期刊《Chemical Engineering Journal》，影響因子：6.735。

近年來，微波化學(xué)儀器用于材料合成的研究工作已經(jīng)成為科學(xué)研究的熱門方向，受到廣大學(xué)者的極大關(guān)注！

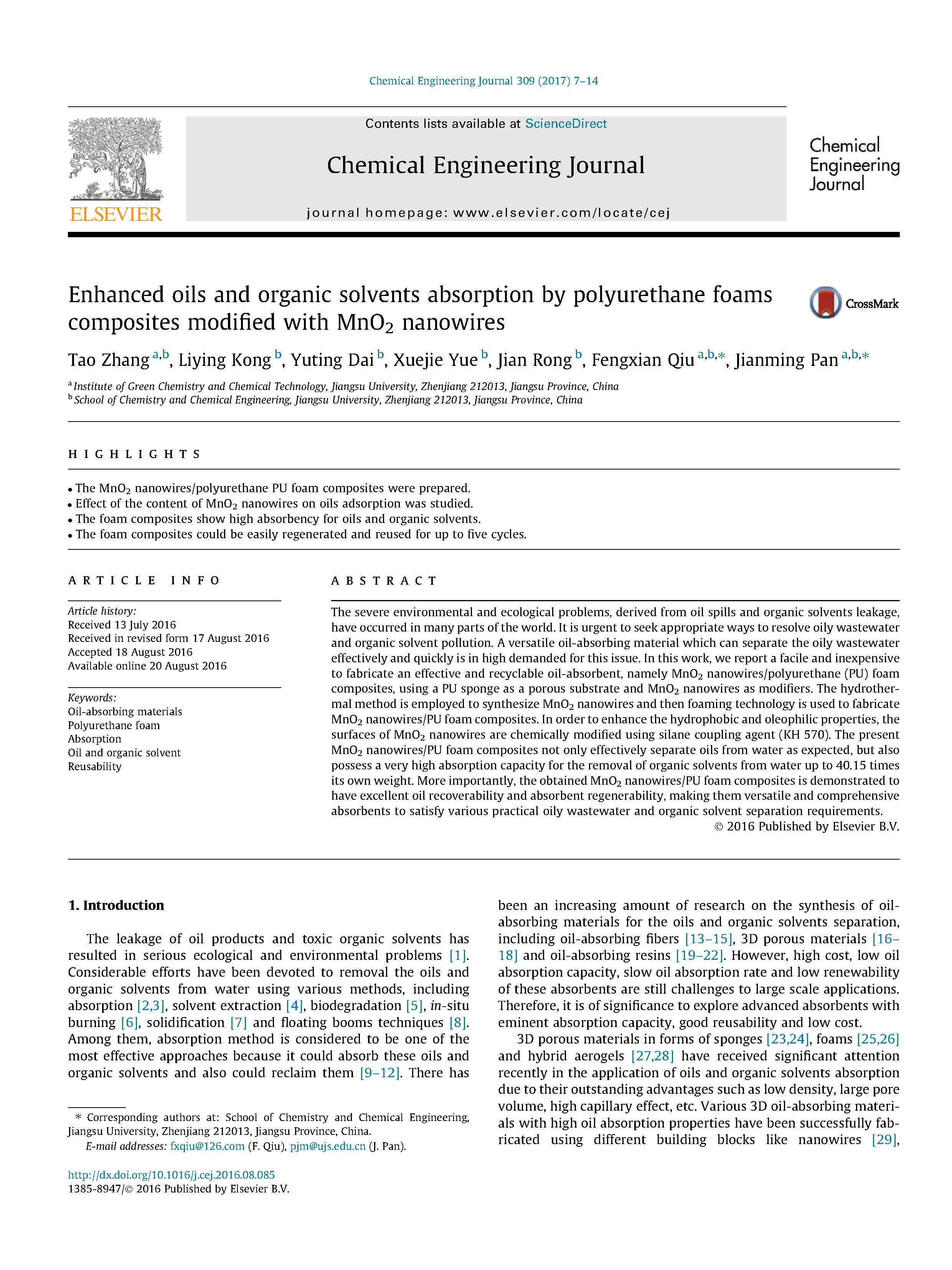

摘要

石油泄漏和有機(jī)溶劑泄漏造成的嚴(yán)重環(huán)境和生態(tài)問題已在世界許多地區(qū)發(fā)生。迫切需要尋求解決含油廢水和有機(jī)溶劑污染的適當(dāng)途徑。針對這一問題，提出了一種高效、快速分離含油廢水的多用途吸油材料。

本文報告了以聚氨酯海綿為多孔基材，MnO 2納米線為改性劑，制備一種高效、可循環(huán)利用的吸油材料，即MnO 2納米線/聚氨酯泡沫復(fù)合材料。采用水熱法合成MnO 2納米線，然后采用發(fā)泡技術(shù)制備MnO 2納米線/PU泡沫復(fù)合材料。為了提高M(jìn)nO 2納米線的疏水性和親油性，采用硅烷偶聯(lián)劑KH 570對MnO 2納米線表面進(jìn)行了化學(xué)改性。

現(xiàn)有的MnO 2納米線/PU泡沫復(fù)合材料不僅能有效地將油和水分離，而且具有很高的吸附能力，對水中有機(jī)溶劑的去除率可達(dá)自身重量的40.15倍。更重要的是，所制得的MnO 2納米線/PU泡沫復(fù)合材料具有良好的采油性和吸水性，使其成為滿足各種實際含油廢水和有機(jī)溶劑分離要求的通用、綜合吸收劑。

詳情

結(jié)論

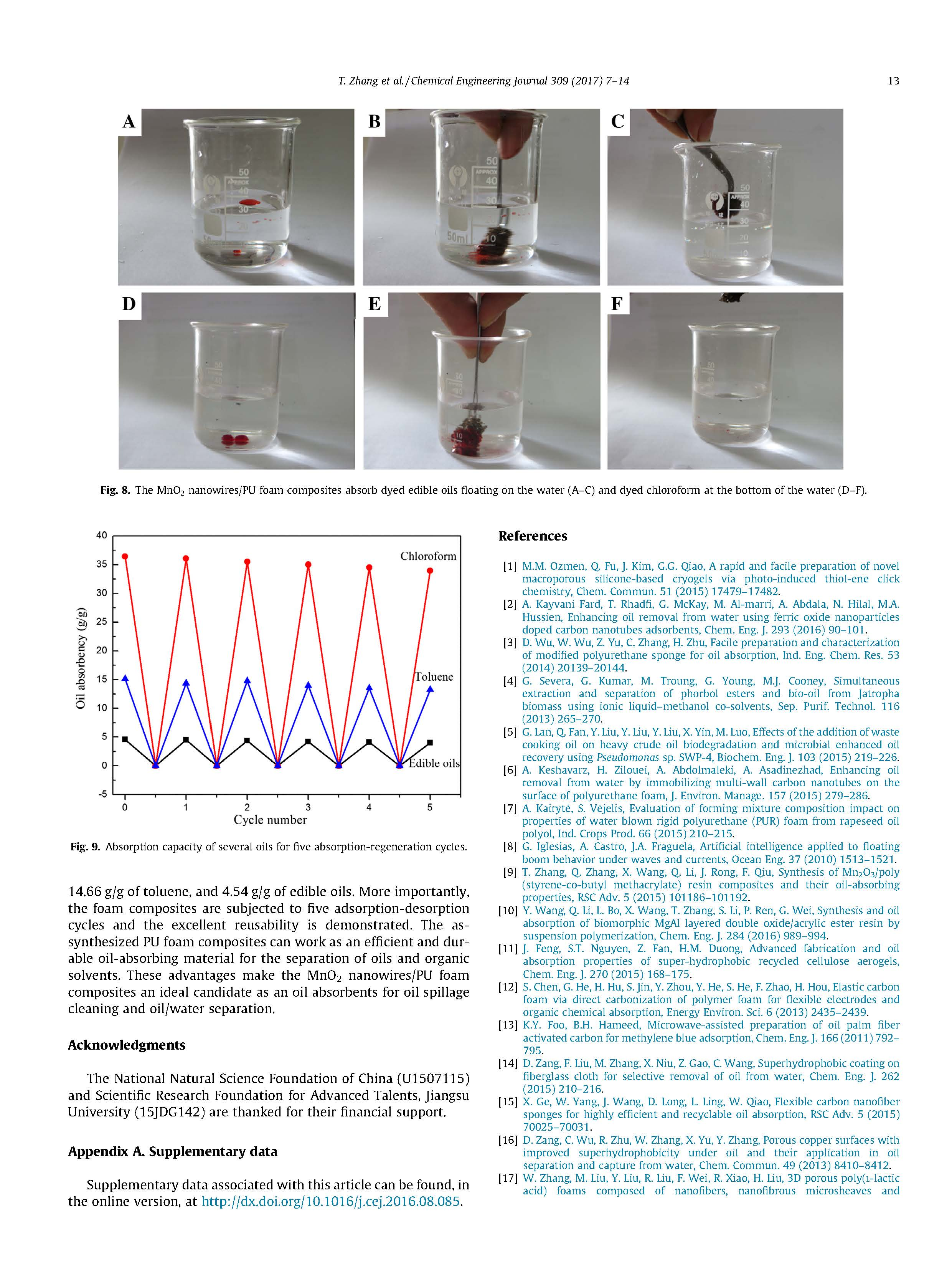

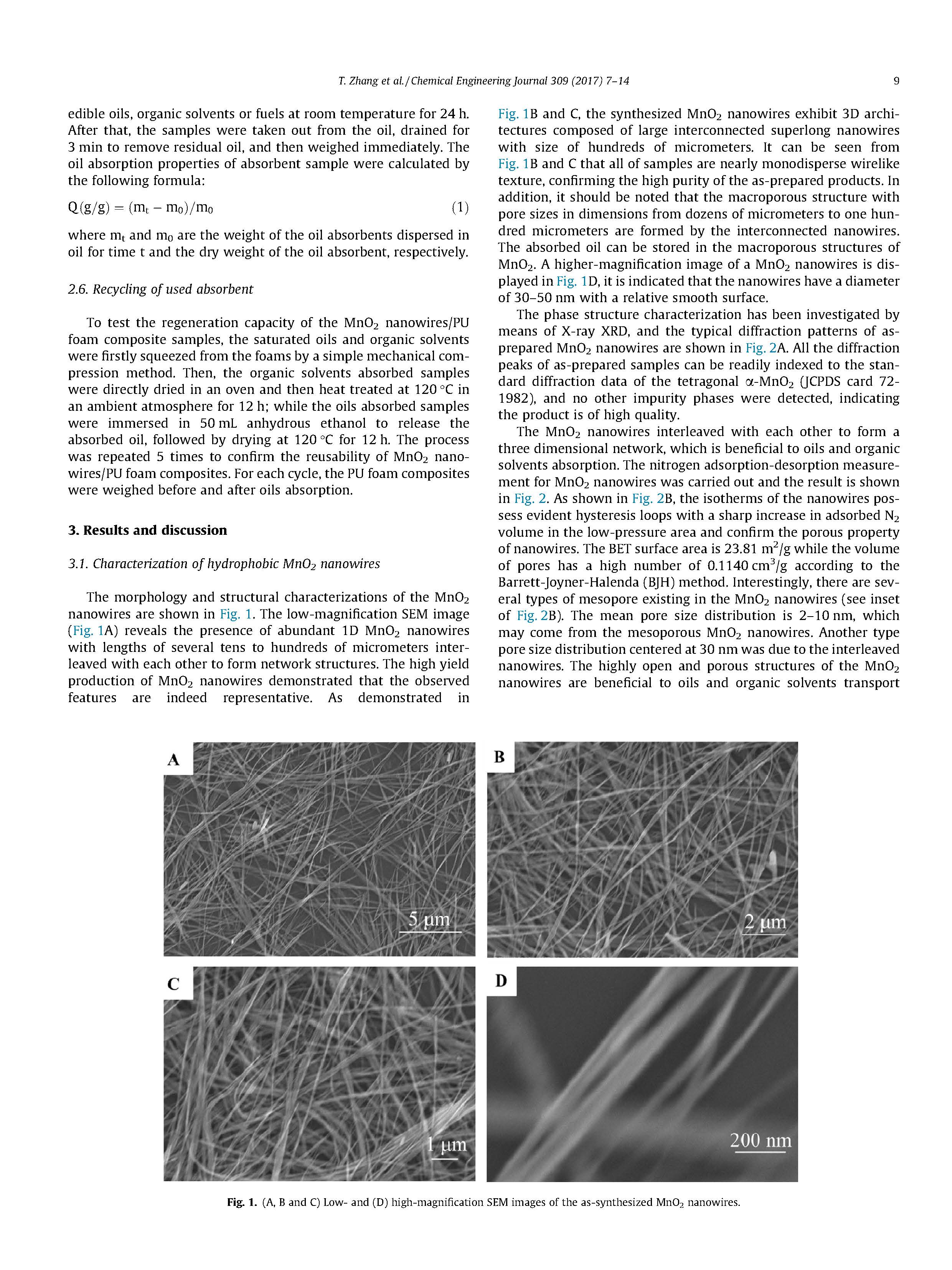

綜上所述，采用水熱法和發(fā)泡技術(shù)相結(jié)合的方法可以制備出一種由MnO 2納米線/聚氨酯泡沫塑料組成的多用途吸油材料。采用水熱法合成了超長MnO 2納米線，并用KH 570對MnO 2納米線表面進(jìn)行了化學(xué)改性，提高了納米線的疏水性和親油性。結(jié)果表明，疏水基團(tuán)成功地接枝到MnO 2納米線表面，其水接觸角為141.85。通過NJ-330、IPDI和表面改性MnO 2納米線的聚合，制備了MnO 2納米線/PU泡沫復(fù)合材料。結(jié)果表明，該吸附劑對氯仿的清除能力為36.42 g/g。

祥鵠儀器在本論文中的使用過程

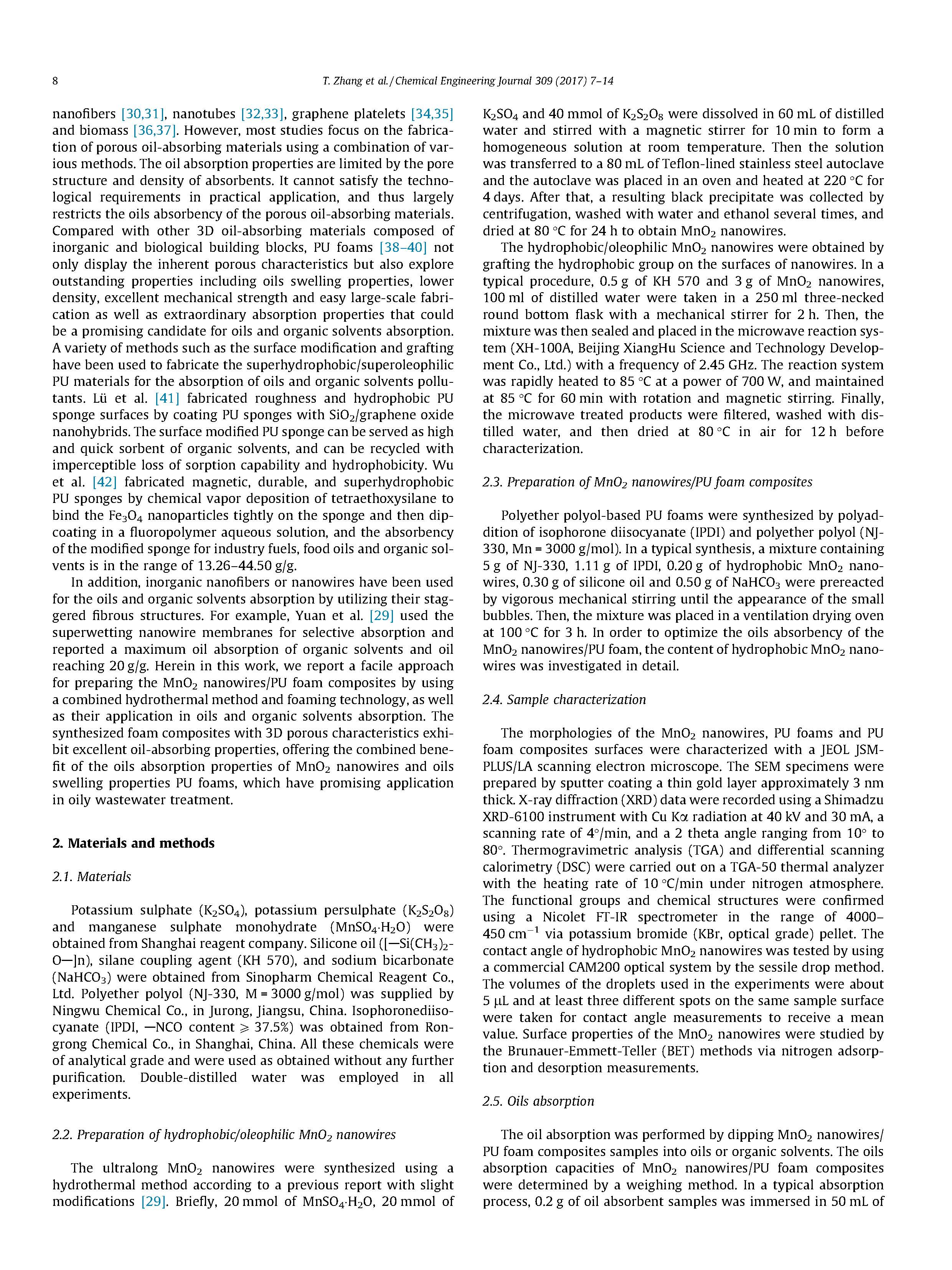

在納米線表面接枝疏水基團(tuán)，得到疏水/親油MnO 2納米線。用機(jī)械攪拌器將0.5g KH 570和3g MnO 2納米線、100 ml蒸餾水置于250 ml三頸圓底瓶中攪拌2h，然后將混合物密封在微波反應(yīng)體系(XH-100A，北京祥鵠科技發(fā)展有限公司)中。頻率為2.45GHz。該反應(yīng)體系以700 W的功率快速加熱至85，C，在旋轉(zhuǎn)和磁攪拌作用下維持在85℃下60 min。最后用蒸餾水對微波處理后的產(chǎn)物進(jìn)行過濾，用蒸餾水洗滌，然后在空氣中80℃干燥12h，再進(jìn)行表征。
