196 微波輔助合成高性能銅基催化劑，用于甲醇分解制氫

按語

這篇由大連理工大學等的研究學者完成，討論微波輔助合成高性能銅基催化劑，用于甲醇分解制氫的論文，發(fā)表在一區(qū)重要期刊《Solar Energy Materials and Solar Cells》，影響因子：5.018。

近年來，微波化學儀器用于材料合成的研究工作已經(jīng)成為科學研究的熱門方向，受到廣大學者的極大關(guān)注！

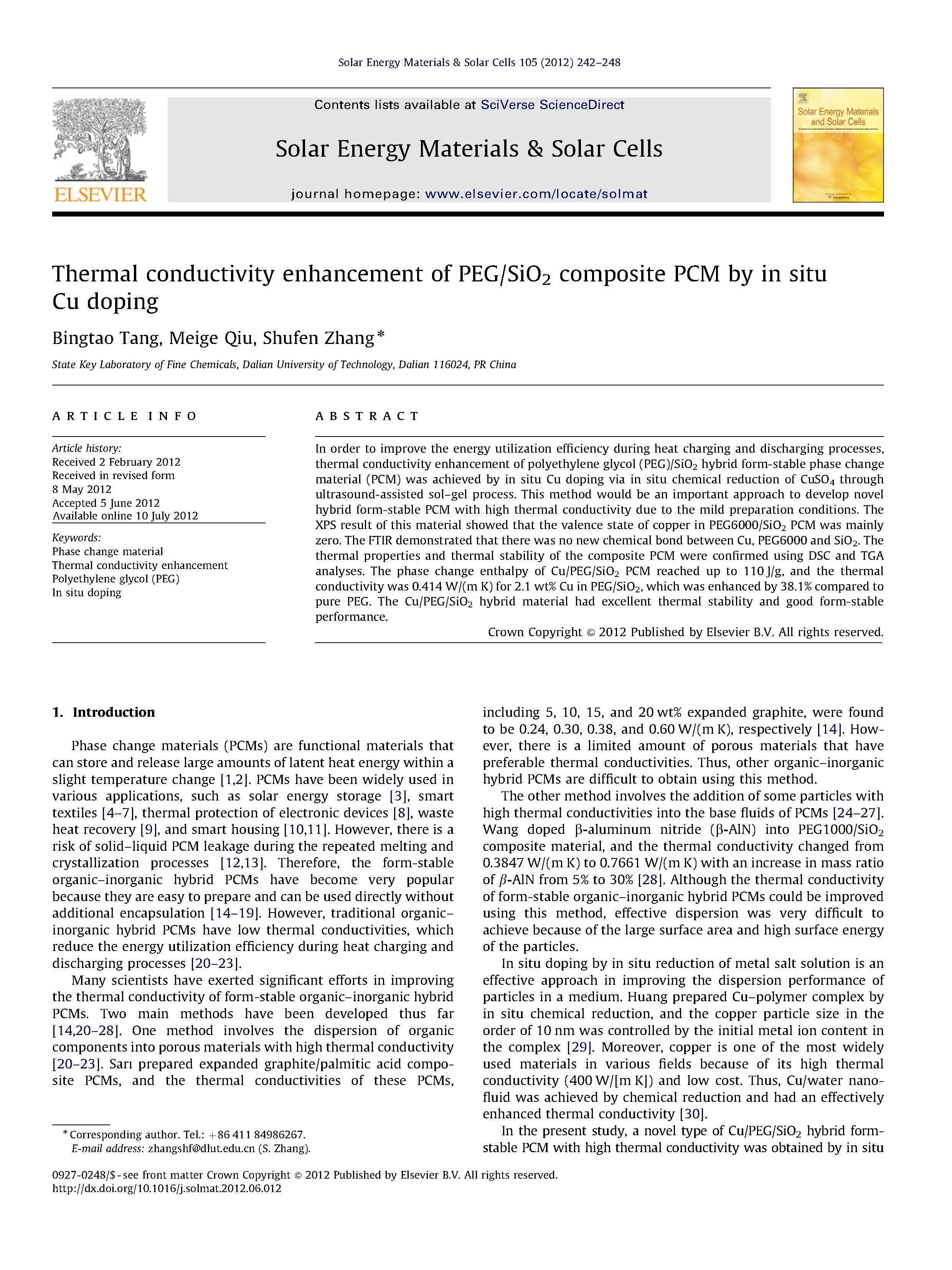

摘要

為了提高熱充放電過程中的能量利用效率，通過超聲輔助溶膠-凝膠法原位化學還原CuSO 4，通過原位Cu摻雜，提高了聚乙二醇(PEG)/SiO 2雜化形成穩(wěn)定相變材料(PCM)的熱導率。該方法具有制備條件溫和的特點，為開發(fā)具有高導熱性能的新型雜化型穩(wěn)定PCM提供了一條重要途徑。

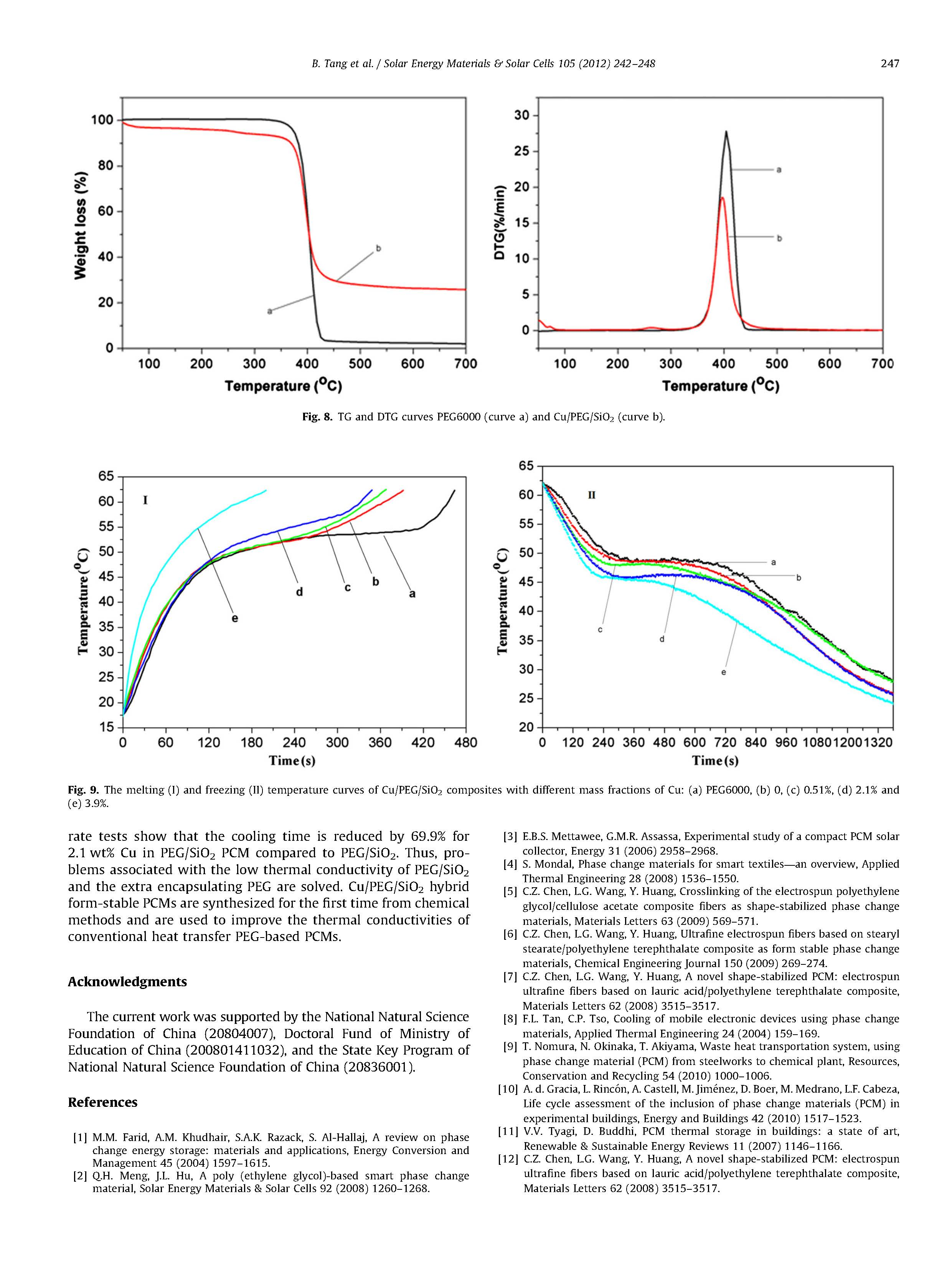

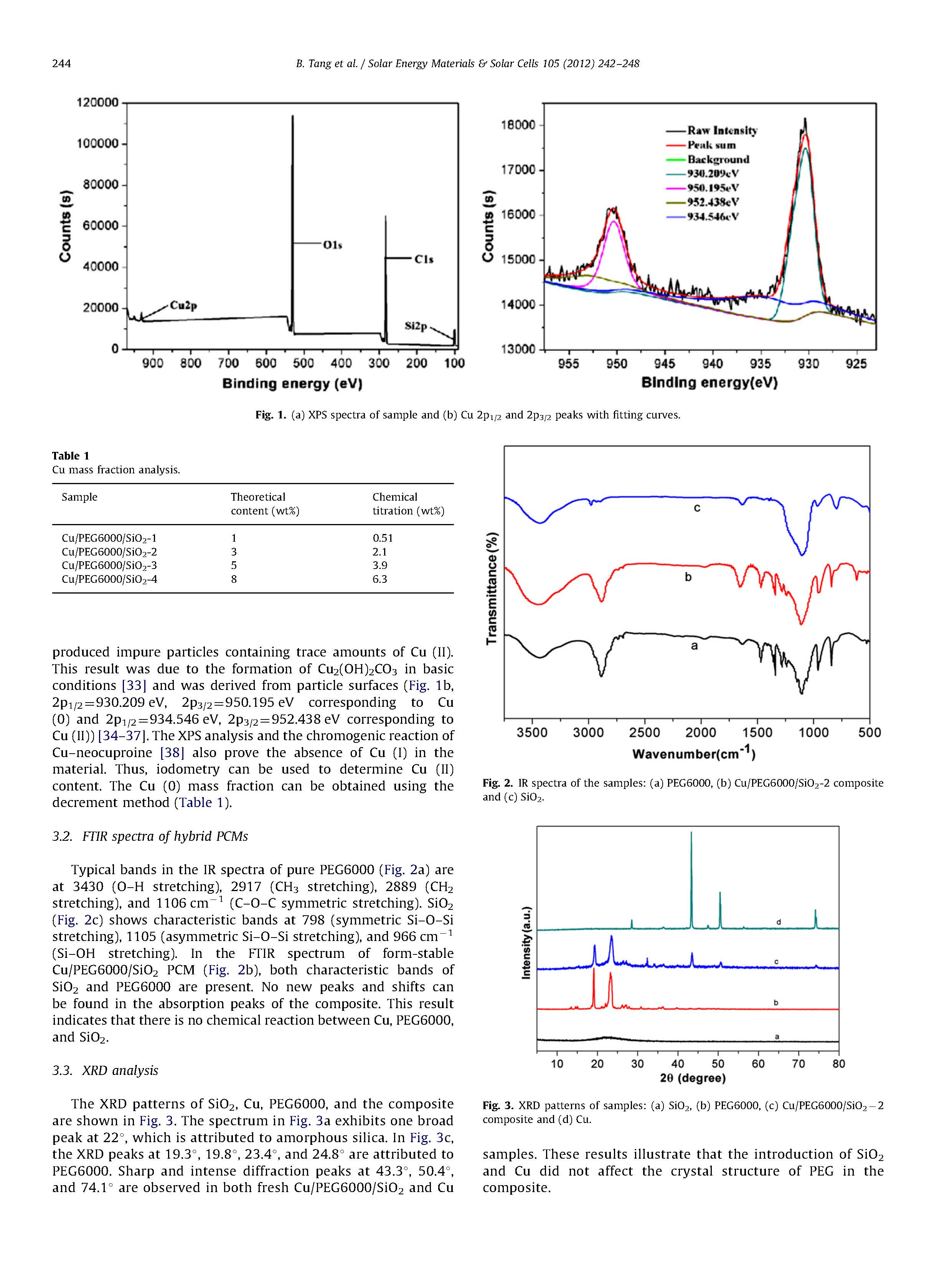

XPS結(jié)果表明，銅在PEG 6000/SiO 2 PCM中的價態(tài)主要為零。FTIR表明Cu、PEG 6000與SiO 2之間沒有新的化學鍵。通過差示掃描量熱法(DSC)和熱重分析(TGA)驗證了復合材料的熱性能和熱穩(wěn)定性。

Cu/PEG/SiO 2 PCM的相變焓高達110 J/g，2.1wt%Cu在PEG/SiO 2中的熱導率為0.414 W/(MK)，比純PEG提高了38.1%。Cu/PEG/SiO 2雜化材料具有良好的熱穩(wěn)定性和良好的形態(tài)穩(wěn)定性。

詳情

結(jié)論

Cu/PEG/SiO2雜化形式穩(wěn)定的PCMS，具有相同的特性獲得了作為PEG的相轉(zhuǎn)變特性，用于潛在的蓄熱應用。在材料中，Cu、PEG6000和SiO2根據(jù)FTIR和價態(tài)在物理上是合成的基于分析結(jié)果，銅的狀態(tài)主要為零XPS。當Cu為2.1wt％PEG/SiO2時，相變Enthalpy并且熱導率達到110J/g和0.414W/(mk)形狀穩(wěn)定的熱導率通過原位還原金屬鹽溶液，通過原位摻雜Cu顆粒，顯著地增加了PCM。冷卻速率試驗表明，冷卻時間減少69.9%。2.1wt％Cu在PEG/SiO2PCM中與PEG/SiO2相比。因此，與PEG/SiO2的低導熱率相關(guān)的問題解決了額外的封裝PEG。Cu/PEG/SiO2混合從化學上首次合成了穩(wěn)定的PCMS用于改善導熱系數(shù)的方法和方法傳統(tǒng)的熱傳遞PEG基PCMS。

祥鵠儀器在本論文中的使用過程

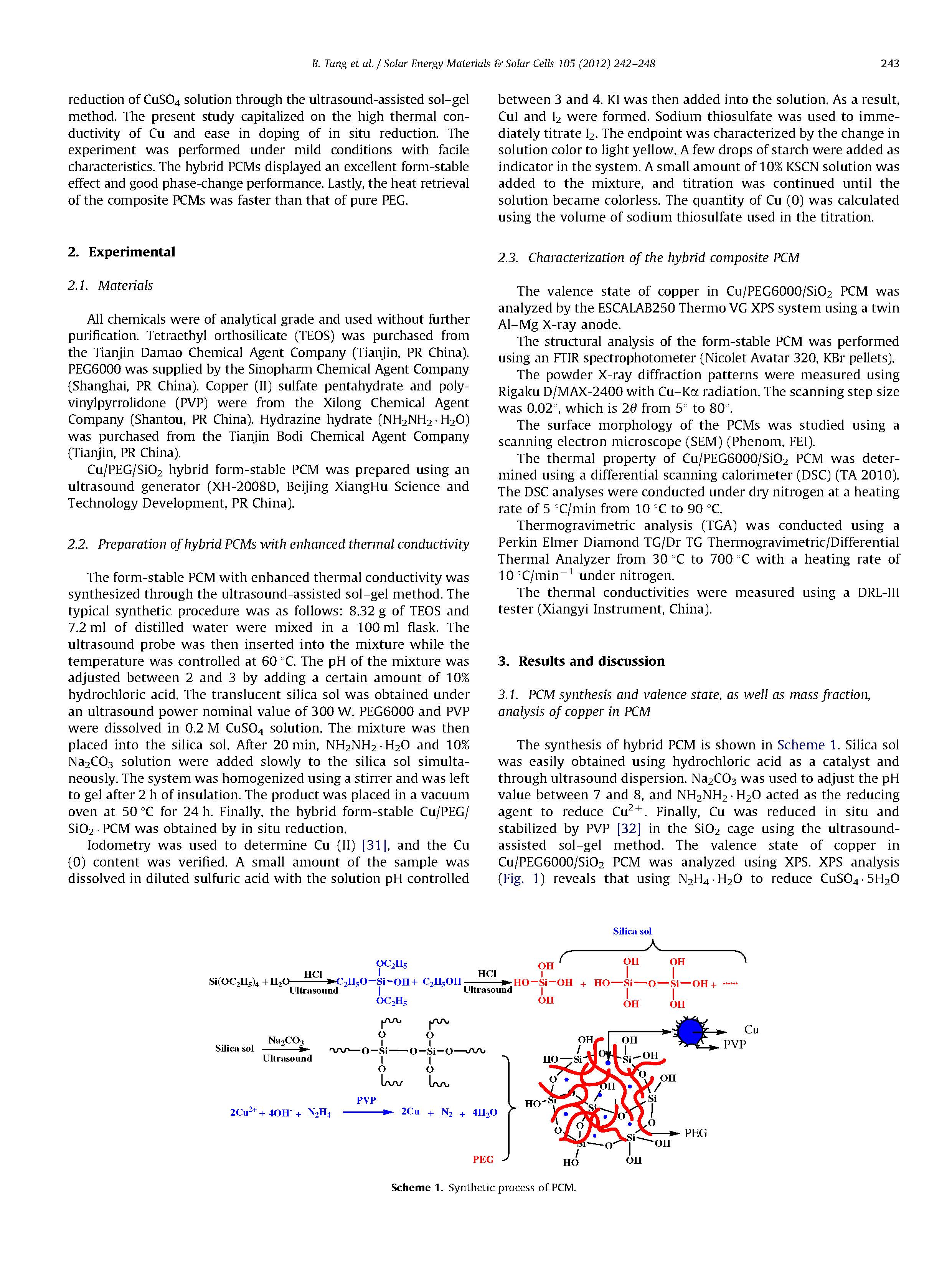

采用超聲波發(fā)生器制備了Cu/PEG/SiO 2雜化型穩(wěn)定PCM(XH-2008D，北京祥鵠科技發(fā)展有限公司，中國)。
