這篇由華南理工大學(xué)制漿造紙工程國(guó)家重點(diǎn)實(shí)驗(yàn)室的研究學(xué)者完成，討論堿性離子液體提取后煙梗纖維形態(tài)及抄造性能的變化的論文，發(fā)表在重要期刊《華南理工大學(xué)學(xué)報(bào)》上。

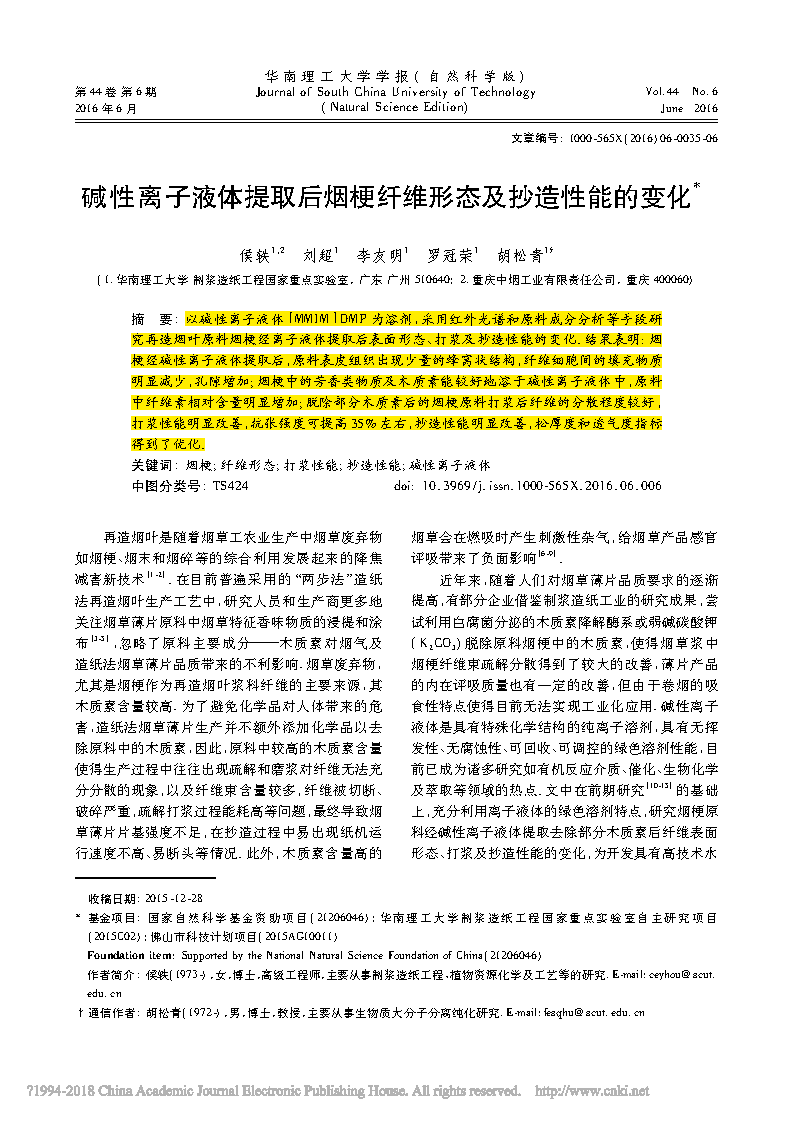

摘要

以堿性離子液體［MMIM］ DMP 為溶劑，采用紅外光譜和原料成分分析等手段研究再造煙葉原料煙梗經(jīng)離子液體提取后表面形態(tài)、打漿及抄造性能的變化．結(jié)果表明: 煙梗經(jīng)堿性離子液體提取后，原料表皮組織出現(xiàn)少量的蜂窩狀結(jié)構(gòu)，纖維細(xì)胞間的填充物質(zhì)明顯減少，孔隙增加; 煙梗中的芳香類物質(zhì)及木質(zhì)素能較好地溶于堿性離子液體中，原料中纖維素相對(duì)含量明顯增加; 脫除部分木質(zhì)素后的煙梗原料打漿后纖維的分散程度較好，打漿性能明顯改善，抗張強(qiáng)度可提高 35% 左右，抄造性能明顯改善，松厚度和透氣度指標(biāo)得到了優(yōu)化．

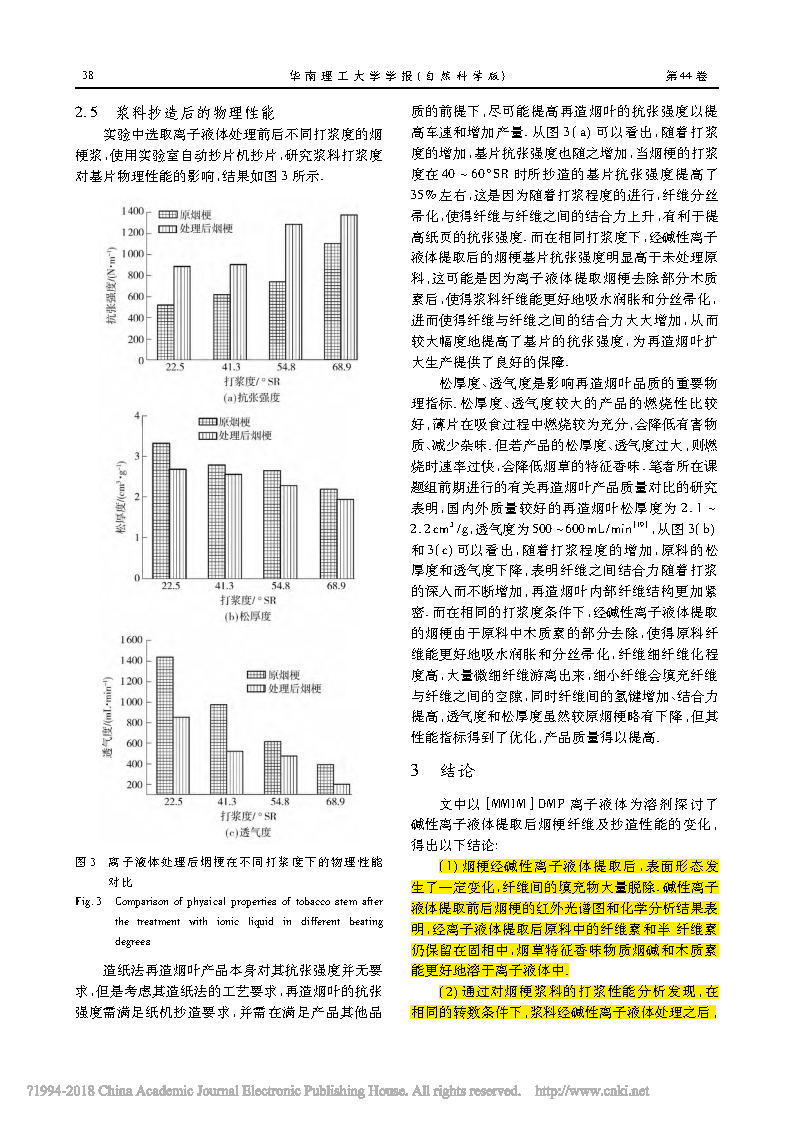

( 1) 煙梗經(jīng)堿性離子液體提取后，表面形態(tài)發(fā)生了一定變化， 纖維間的填充物大量脫除．堿性離子液體提取前后煙梗的紅外光譜圖和化學(xué)分析結(jié)果表明，經(jīng)離子液體提取后原料中的纖維素和半纖維素仍保留在固相中， 煙草特征香味物質(zhì)煙堿和木質(zhì)素能更好地溶于離子液體中．( 2) 通過對(duì)煙梗漿料的打漿性能分析發(fā)現(xiàn)，在相同的轉(zhuǎn)數(shù)條件下，漿料經(jīng)堿性離子液體處理之后，打漿度明顯增高，打漿性能明顯改善，節(jié)能降耗作用顯著．( 3) 經(jīng)離子液體處理過的煙梗漿基片的抗張強(qiáng)度明顯高于未經(jīng)處理原料， 抗張強(qiáng)度提高了 35% 左右，并且產(chǎn)品的松厚度、透氣度指標(biāo)得到了優(yōu)化， 為提高再造煙葉產(chǎn)品質(zhì)量提供了較好的技術(shù)支持．

儀器

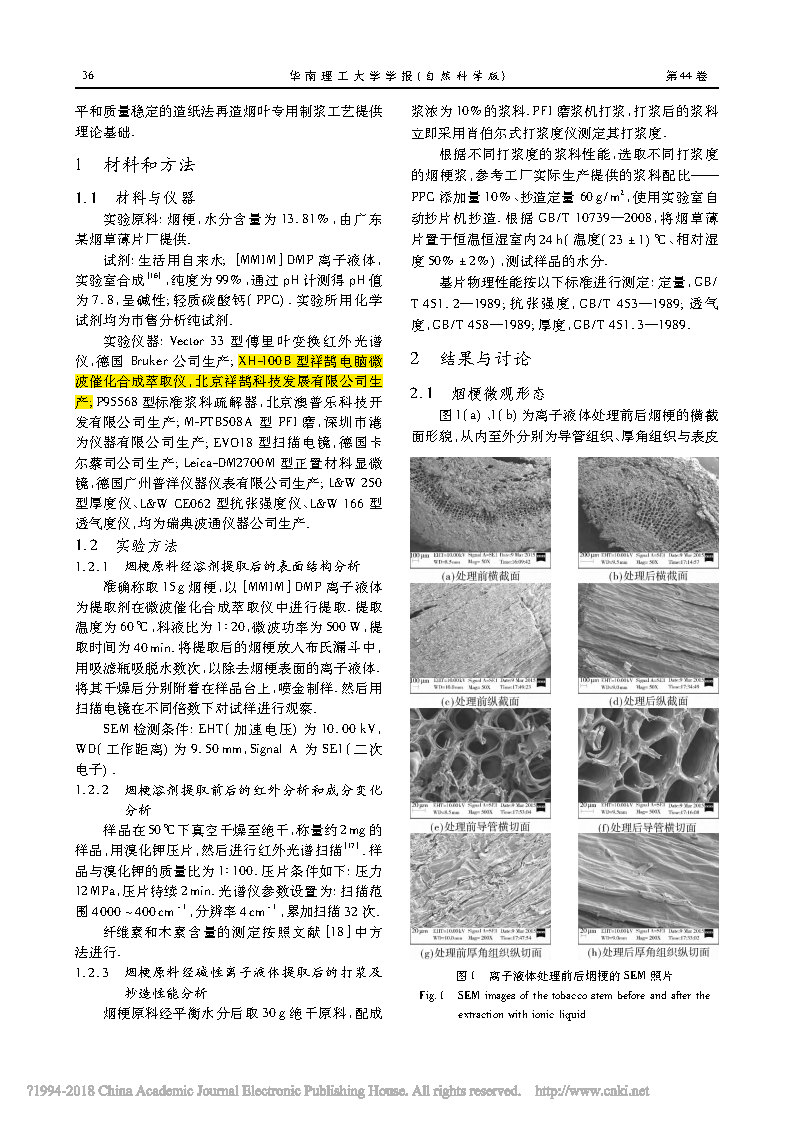

準(zhǔn)確稱取 15 g 煙梗， 以［MMIM］ DMP 離子液體為提取劑在微波催化合成萃取儀中進(jìn)行提?。崛囟葹?60 ℃ ， 料液比為 1∶ 20， 微波功率為500 W，提取時(shí)間為 40 min．將提取后的煙梗放入布氏漏斗中， 用吸濾瓶吸脫水?dāng)?shù)次， 以除去煙梗表面的離子液體．將其干燥后分別附著在樣品臺(tái)上，噴金制樣．然后用掃描電鏡在不同倍數(shù)下對(duì)試樣進(jìn)行觀察．
